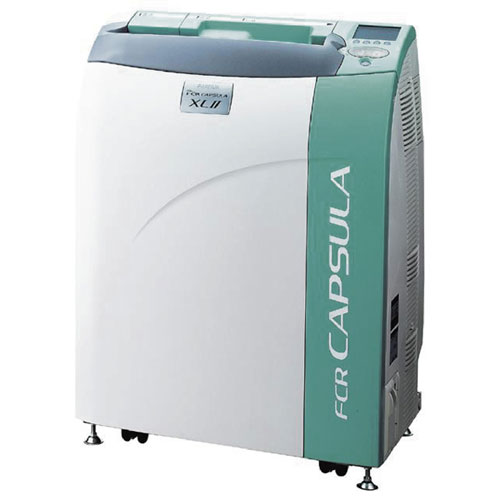

FCR Capsula XLII FujiFilm

L’un des composants clés du FCR est une plaque d’imagerie, ou IP, qui est utilisée à la place d’un film radiographique pour numériser facilement les images radiographiques. Le FCR CAPSULA XLII présente l’IP dans un cadre compact sans précédent, car il intègre plus de 70 ans de technologie et de savoir-faire étendus de Fujifilm.

Disponible sur commande

SYS-CXL-FUJ

La description

Traitement rapide et lecture précise des images idéales pour les images radiographiques, y compris les mammographies

Présentation d’un FCR CAPSULA XL II récemment mis à niveau conçu avec une nouvelle forme et équipé de fonctions de pointe, y compris une capacité optionnelle de lecture de 50 microns avec des plaques d’imagerie haute résolution (HR-V et HR-VI).

Aperçu
  • Compact avec un rendement élevé
  • Unité tout-en-un pour tous les besoins d’imagerie diagnostique
  • Opérations faciles surveillées à l’écran
  • Affichage et traitement des images – console CR
  • Doté de la technologie Image Intelligence ™
  • Applications de mammographie (facultatif)

FCR CAPSULA XL II avec plaque d’imagerie HR-VI a été approuvé par la FDA * / 510k ** pour les applications de mammographie sur le marché américain comme «ASPIRE CR FOR MAMMOGRAPHY SYSTEM (CRM)». Le «SYSTÈME DE MAMMOGRAPHIE ASPIRE CR FOR MAMMOGRAPHY (CRM)» est un système de mammographie numérique plein champ composé des trois composants principaux;
FCR Capsula XLII (CR-IR 359), plaque d’imagerie HR-VI et console (CR-IR 348 CL).

L’un des composants clés du FCR est une plaque d’imagerie, ou IP, qui est utilisée à la place d’un film radiographique pour numériser facilement les images radiographiques. Le FCR CAPSULA XLII présente l’IP dans un cadre compact sans précédent, car il intègre plus de 70 ans de technologie et de savoir-faire étendus de Fujifilm.

CAPSULA, qui signifie petite boîte en latin, a été intelligemment taillé pour être plus petit et plus léger, augmentant la flexibilité d’installation et de mise en page, tout en maintenant les spécifications pour un large éventail de besoins d’imagerie diagnostique, de la radiographie générale à la pantomographie. De plus, la capacité optionnelle de lecture de 50 microns avec le HR-V ou HR-VI peut être utilisée pour visualiser des structures plus fines et plus minuscules pour un meilleur diagnostic.

Compact avec un rendement élevé

FCR CAPSULA XLII permet un débit extrêmement élevé jusqu’à environ 94 IP / h. * Et le temps d’affichage de l’image sur le moniteur de la CR Console est d’environ 23 secondes, malgré sa compacité.

[Image] Compact avec un rendement élevé
Unité tout-en-un pour tous les besoins d’imagerie diagnostique

Trois types de cassettes IP (Type CC, LC et CH **) peuvent couvrir diverses images telles que la poitrine, la colonne lombaire, la pantomographie (15 × 30 cm) et les extrémités. Pratiquement toutes les exigences d’imagerie peuvent être satisfaites avec une seule unité.

[Image] Unité tout-en-un pour tous les besoins d'imagerie diagnostique
Opérations faciles surveillées à l’écran

Capable de démarrer automatiquement la lecture IP et le traitement d’image lorsque la cassette IP est insérée, le système est conçu pour compléter le cycle de lecture IP avec des opérations simples. Les paramètres de réglage peuvent être modifiés à l’aide des boutons sur l’écran du moniteur. L’écran peut également afficher l’état et le temps restant pour terminer le processus de lecture IP pour plus de commodité.

[Image] Opérations faciles surveillées à l'écran
Affichage et traitement des images – CR Console

La console multifonction gère toutes les procédures complexes d’imagerie numérique à rayons X – identification du patient, examen des images, traitement et impression, interface DICOM, etc. – ainsi que les fonctions d’assurance qualité dans un seul poste de travail.

Doté de la technologie Image Intelligence ™

Les technologies de traitement Image Intelligence ™ uniques de Fujifilm pour réaliser des images claires et nettes.

[Logo] Image Intelligence ™
Applications de mammographie *** (facultatif)

FCR CAPSULA XLII équipé de la capacité optionnelle de lecture de 50 microns avec le HR-V ou HR-VI et la cassette IP de type CH peut visualiser des structures plus fines et plus minuscules.

[Image] Applications de mammographie

HR-VI * 4 est un IP de type amélioré de HR-V et possède les fonctionnalités supplémentaires suivantes.



Amélioration de la qualité d’image

En utilisant les technologies de plaque d’imagerie de Fujifilm, la qualité d’image de HR-VI s’est améliorée par rapport à HR-V.

Compatible avec MAMMOASCENT AWS-c

Le MAMMOASCENT AWS-c optimise vos examens mammographiques grâce à sa conception et ses fonctionnalités avancées. Correspondance avec le programme Fujifilm Mammography QC avec 1 coup de fantôme.

[Image] Compatible avec MAMMOASCENT AWS-c
Compatible avec le programme Fujifilm Mammography QC

Le programme Fujifilm Mammography QC est un programme de contrôle qualité dédié applicable au système de mammographie numérique Fujifilm. Ce programme permet au système de conserver une qualité d’image stable pour le dépistage et le diagnostic.

[Image] Compatible avec le programme Fujifilm Mammography QC
Caractéristiques
Composants standard Lecteur d’images FCR CAPSULA XLII (Modèle: CR-IR 359)
Cordon d’alimentation secteur
Autres composants du système Kit de mise à niveau optionnel pour lecture de 50 microns avec
cassette IP HR-V ou HR-VI de type CC, LC, CH
CR Console, CONSOLE ADVANCE *, AWS-c
Dry Imager: DRYPIX 2000, 4000, 7000
Provisions
Plaque d’imagerie:
  • ST-VI: 35 × 43 cm (14 ″ × 17 ″), 35 × 35 cm (14 ″ × 14 ″),
    10 ″ × 12 ″, 8 ″ × 10 ″, 24 × 30 cm, 18 × 24 cm, 15 × 30 centimètres
  • HR-V: 24 × 30 cm **, 18 × 24 cm ***
  • HR-VI: 24 × 30 cm **, 18 × 24 cm ***
Cassette IP:
  • Type CC: 35 × 43 cm (14 ″ × 17 ″), 35 × 35 cm (14 ″ × 14 ″),
    10 ″ × 12 ″, 8 ″ × 10 ″, 24 × 30 cm, 18 × 24 cm, 15 × 30 cm
  • Type LC: 35,4 × 124,5 cm, 35,4 × 101,7 cm, 35,4 × 83,7 cm,
    25,2 × 58 cm, 24 × 57 cm
  • Type CH: 24 × 30 cm **, 18 × 24 cm ***
    (pour une lecture de 50 microns avec HR-V ou HR-VI)
Nombre d’empileur 1
Lecture de l’échelle de gris 12 bits
Réseau 10 Base T / 100 Base TX
Dimensions (L × P × H) 590 × 380 × 810 mm (23 ″ × 15 ″ × 32 ″)
[Image] Dimensions / Plaque d'imagerie ST-VI / IP Cassette Type CC
Poids 99 kg (218 livres)
Conditions d’alimentation Monophasé 50 – 60 Hz
CA 120 – 240 V ± 10% 5 A (max)
Conditions environnementales
Des conditions de fonctionnement:
  • Température: 15-30 ° C
  • Humidité: 40-80% HR (sans condensation)
Conditions hors fonctionnement:
  • Température: 0-45 ° C
  • Humidité: 10 à 90% HR (sans condensation)
Temps requis pour l’alimentation / chargement IP:
Type IP Temps requis
ST-VI 35 × 43 cm (14 « × 17 ») Environ. 58 (41) sec.
ST-VI 35 × 35 cm (14 « × 14 ») Environ. 52 (38) sec.
ST-VI 10 « × 12 » Environ. 49 sec.
ST-VI 8 « × 10 » Environ. 41 sec.
ST-VI 24 × 30 cm Environ. 48 sec.
ST-VI 18 × 24 centimètres Environ. 39 sec.
ST-VI 15 × 30 centimètres Environ. 49 sec.
HR-V 24 × 30 cm ** Environ. 59 sec.
HR-V 18 × 24 cm *** Environ. 51 sec.
HR-VI 24 × 30 cm ** Environ. 59 sec.
HR-VI 18 × 24 cm *** Environ. 51 sec.
  • Sous «Temps requis» dans le tableau ci-dessus, les chiffres entre parenthèses sont en mode haute vitesse.
  • Le temps d’effacement de l’image sur IP est directement lié à l’exposition effectuée. Il est supposé être à 25 mR pour ST-VI et 600 mR pour HR-V.
  • Les performances décrites ci-dessus montrent des valeurs typiques. Cela varie en fonction du niveau d’exposition.
La capacité de traitement
Type IP Temps requis
ST-VI 35 × 43 cm (14 « × 17 ») Environ. 62 (87) IP / heure.
ST-VI 35 × 35 cm (14 « × 14 ») Environ. 70 (94) IP / heure.
ST-VI 10 « × 12 » Environ. 73 IP / heure.
ST-VI 8 « × 10 » Environ. 87 IP / heure.
ST-VI 24 × 30 cm Environ. 75 IP / heure.
ST-VI 18 × 24 centimètres Environ. 92 IP / heure.
ST-VI 15 × 30 centimètres Environ. 73 IP / heure.
HR-V 24 × 30 cm ** Environ. 61 IP / heure.
HR-V 18 × 24 cm *** Environ. 70 IP / heure.
HR-VI 24 × 30 cm ** Environ. 61 IP / heure.
HR-VI 18 × 24 cm *** Environ. 70 IP / heure.
  • Les chiffres entre parenthèses et conditions sont les mêmes que ceux de «Temps requis pour l’alimentation / chargement IP».
  • Le temps nécessaire pour changer la cassette est supposé être de 0 (zéro) seconde.
Temps d’affichage sur la console CR:
  • Environ. 42 sec. en cas de 35 × 43 cm (ST-VI) avec lecture de 100 microns
  • Environ. 32 sec. en cas de 18 × 24 cm (HR-V) *** avec lecture de 50 microns
Temps d’impression sur DRYPIX 4000 via le réseau via CR Console:
  • Environ. 145 sec. en cas de 35 × 43 cm (ST-VI) avec lecture de 100 microns
  • Environ. 140 sec. en cas de 18 × 24 cm (HR-V) *** avec lecture de 50 microns
Spécifications de lecture
Pouces Métrique Spécifications de lecture
Densité de pixels standard Haute densité de pixels
Mode haute vitesse Mode standard
14 « × 17 » (ST-VI) 35 × 43 cm (ST-VI) 5 pixels / mm 10 pixels / mm
14 « × 14 » (ST-VI) 35 × 35 cm (ST-VI) 5 pixels / mm 10 pixels / mm
10 « × 12 » (ST-VI) 24 × 30 cm (ST-VI) 10 pixels / mm
8 « × 10 » (ST-VI) 18 × 24 cm (ST-VI) 10 pixels / mm
15 × 30 cm (ST-VI) 10 pixels / mm
24 × 30 cm (HR-V) ** 20 pixels / mm
18 × 24 cm (HR-V) *** 20 pixels / mm
24 × 30 cm (HR-VI) ** 20 pixels / mm
18 × 24 cm (HR-VI) *** 20 pixels / mm

Cassette IP

[Image] Cassette IP
